BHX-ZF中性点放电间隙装置

产品概述

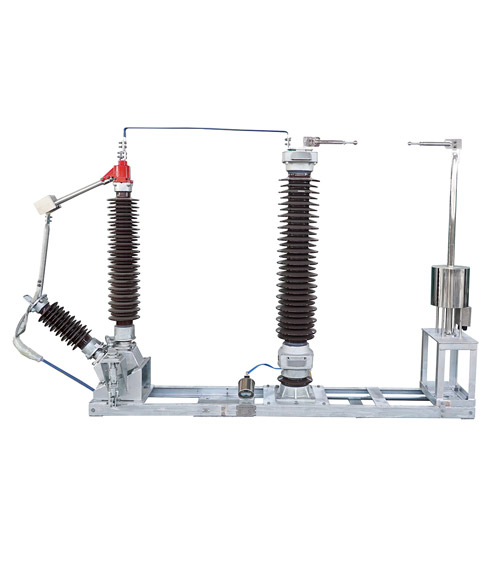

BHX-ZF中性点放电间隙装置，主要包括：中性点隔离开关、中性点棒（球）间隙、中性点氧化锌避雷器、接地回路电流互感器及镀锌钢支架等，适用于110kV、220kV有效接地电力网中不接地变压器的中性点过电压保护。

装置原理

隔离开关断开，变压器中性点运行在不接地状态。当发生雷电或操作冲击过电压时，避雷器动作限制中性点过电压；当系统发生威胁变压器中性点绝缘的工频过电压时，放电间隙击穿放电，可靠保护变压器中性点绝缘和避雷器。

隔离开关闭合，变压器处于中性点接地运行状态。

环境条件

环境温度：上限+50℃，下限-50℃；

户外或户内；

地震烈度不过7级；

风速不过35m/S；

污秽等级：Ⅲ级、Ⅳ级。

性能特点

间隙放电电压稳定，间隙距离易于调整。  使用不锈钢精加工电极，表面不易锈蚀。
